تفاصيل المنتج
Place of Origin: shandong
اسم العلامة التجارية: yongsheng
Model Number: YSCSD500
شروط الدفع والشحن
Minimum Order Quantity: 1
Packaging Details: container
Delivery Time: 50days
Payment Terms: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Diameter pipe: |
500mm |
Water flow: |
4,800 m3/h |
Solid capacity: |
900 cbm/h |
Main Engine: |
1,193 kw Cummins engine |
Max. dredging depth 45°: |
15 m |
Discharge distance: |
1,600 m |
Generator: |
30 kw |
Hydraulic cutter power: |
220 kw |
Diameter pipe: |
500mm |
Water flow: |
4,800 m3/h |
Solid capacity: |
900 cbm/h |
Main Engine: |
1,193 kw Cummins engine |
Max. dredging depth 45°: |
15 m |
Discharge distance: |
1,600 m |
Generator: |
30 kw |
Hydraulic cutter power: |
220 kw |
جرافة شفط القاطع الهيدروليكية مقاس 20 بوصة بعمق تجريف 15 مترًا
وصف المنتج
جرافة الشفط بالقاطع هي سفينة حفر تحت الماء فعالة ومستمرة، تستخدم على نطاق واسع في قناة الميناء
التجريف، واستصلاح الأراضي، وإدارة الأنهار والبحيرات، والصيانة الساحلية والمشاريع الأخرى. ميزتها الأساسية
هي تفتيت التربة تحت الماء باستخدام أداة حفر دوارة، ثم استخدام الضغط السلبي الناتج عن الطين
مضخة لنقل خليط الطين إلى المنطقة المحددة عبر خط أنابيب.
معلمات المنتج
|
YSCSD500 صلبالسعة900 متر مكعب/ساعة هيدروليكيجرافة شفط القاطع |
|
|
المواصفات الفنية |
|
|
تدفق المياه |
4,800 متر مكعب/ساعة |
|
السعة الصلبة |
900 متر مكعب/ساعة |
|
الحد الأقصى لعمق التجريف 45 درجة |
15 م |
|
مسافة التفريغ |
1,600 متر |
|
الطول الكلي |
47 م |
|
جرافة بعد التجميع |
47*8.8*2 .5 م الطول* العرض* العمق |
|
هيكل الجرافة |
نوع التفكيك ويمكن تجميعه في موقع العمل |
|
متوسط الغاطس |
1.6 م |
|
قطر أنبوب التفريغ |
500 ملم/20 بوصة |
|
المحرك الرئيسي |
محرك Cummins بقوة 1,193 كيلو واط |
|
سرعة الدوران |
1800 دورة في الدقيقة |
|
قدرة المحرك المساعد |
425 كيلو واط محرك Cummins |
|
مولد كهربائي |
30 كيلو واط |
|
قدرة القاطع الهيدروليكي |
220 كيلو واط |
|
إجمالي الطاقة |
1,648 كيلو واط |
سير العمل
تحديد الموقع: استخدم المراسي أو الأوتاد أو أنظمة DP لتحديد موقع السفينة بدقة إلى نقطة البداية
الحفر.
تنزيل الجسر: قم بتنزيل الجسر مع رأس أداة الحفر وأنبوب شفط الطين إلى تحت الماء
سطح الحفر.ابدأ أداة الحفر ومضخة الطين: تدور أداة الحفر لكسر طبقة التربة، وتعمل مضخة الطين في
نفس الوقت
لتوليد الشفط.شفط الطين
: يتم خلط التربة المكسورة والمخلخلة بواسطة أداة الحفر بالماء لتكوين الطين وشفطهافي الطين
أنبوب الشفط.نقل الطين:
تقوم مضخة الطين بضغط الطين المسحوب ونقله إلى المنطقة المحددةعبر

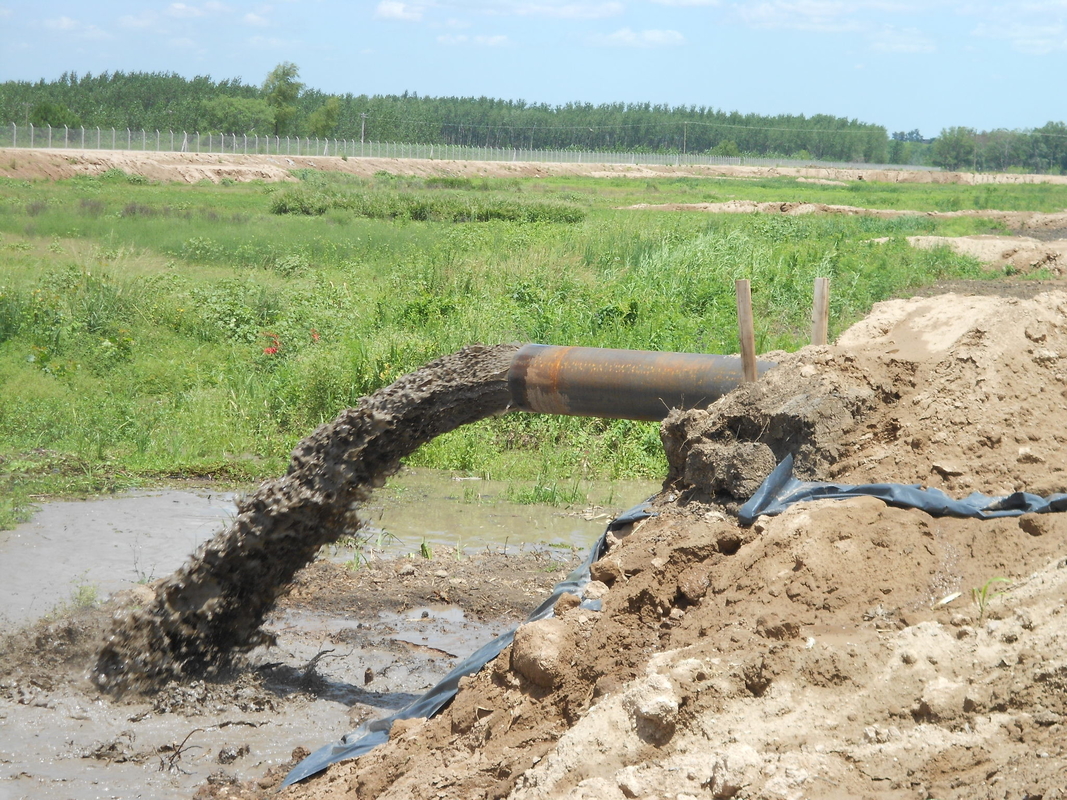

أنبوب تفريغ الطين (مثل تكوين أرض في منطقة التعبئة، أو تفريغها في المياه العميقة منطقة إلقاء الطين).
الحفر المتنقل:
عن طريق سحب وإطلاق كابل المرساة (نظام الإرساء) أو تأرجح الجسر(نظام تحديد موقع الوتد
النظام)، تتحرك الهيكل أو رأس الحفر على طول المسار المحدد مسبقًا (مثل المروحة-على شكل، خطوط متوازية) لتنفيذ
الحفر المستمر والشريطي.رفع الجسر:
عندما يتم حفر منطقة أو تحتاج إلى نقلها، يتم رفع الجسر.الميزات الفنية
تشغيل فعال ومستمر:
يمكن لجرافة الشفط بالقاطع أن تعمل 24 ساعة في اليوم، وكفاءتهاأعلى بكثير من الجرافات ذات الجرافات أو الجرافات ذات السلسلة.
التكيف مع الجيولوجيا المعقدة
: عن طريق استبدال رأس أداة الحفر، يمكنها التعامل مع طبقات التربة ذات الصلابة المختلفةوحتى كسر الصخور.
الحماية البيئية:
يمكنها التحكم في انتشار الطين وتقليل التأثير على البيئة المائية.درجة عالية من التشغيل الآلي
: السفن الحديثة مجهزة بأنظمة تحكم ذكية لمراقبة التجريفالعمق والتركيز والمعلمات الأخرى في الوقت الفعلي.
ملف الشركة
تقع شركة Shandong yongsheng dredging machinery Co.,LTD. في شارع Huanglou، مدينة Qingzhou، مقاطعة Shandong
الصين. لديها قاعدتان إنتاج، مساحة إجمالية تقارب 2000 متر مربع، وأكثر من 20 عامًا من التصنيع
الخبرة في معدات حماية البيئة في منطقة المياه. إنها مورد محترف متكامل مع
البحث والتطوير والاستشارة والتصنيع وخدمة ما بعد البيع. حصلت Yongsheng الآن على
شهادة: ISO9001. اتصل بنا
