Shandong Yongsheng Dredging Machinery Co., Ltd. yongshengdredger@machineys.com 86--13953662777
تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: yongsheng
رقم الموديل: CSD400
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: 349324usd/piece
تفاصيل التغليف: حاوية
وقت التسليم: 60 يوم عمل
شروط الدفع: T / T ، L / C.
القدرة على العرض: 100piece/سنة
مخصصة: |
مخصصة |
الحالة: |
جديد |
الضمان: |
سنة واحدة |
تدفق الماء: |
2500-3000 م 3/ساعة |
القدرة الصلبة: |
500CBM/ساعة |
Max.dentging عمق 45 درجة: |
14 م |
مسافة التفريغ: |
1400 م |
دريدجر بعد التجميع: |
41*6.8*طول 1.8 متر*العرض*العمق |
بنية دريدجر: |
يمكن أن يكون التجميع في موقع العمل |
متوسط المسودة: |
1.1 م |
أنبوب تصريف القطر: |
400mm/16inch |
إجمالي الطاقة: |
1057 كيلو وات |
المحرك الرئيسي: |
746 كيلو وات |
قوة المحرك المساعد: |
287 كيلو واط |
مولد: |
16 كيلو واط |
القاطع الهيدروليكية powerr: |
120 كيلوواط |
مخصصة: |
مخصصة |
الحالة: |
جديد |
الضمان: |
سنة واحدة |
تدفق الماء: |
2500-3000 م 3/ساعة |
القدرة الصلبة: |
500CBM/ساعة |
Max.dentging عمق 45 درجة: |
14 م |
مسافة التفريغ: |
1400 م |
دريدجر بعد التجميع: |
41*6.8*طول 1.8 متر*العرض*العمق |
بنية دريدجر: |
يمكن أن يكون التجميع في موقع العمل |
متوسط المسودة: |
1.1 م |
أنبوب تصريف القطر: |
400mm/16inch |
إجمالي الطاقة: |
1057 كيلو وات |
المحرك الرئيسي: |
746 كيلو وات |
قوة المحرك المساعد: |
287 كيلو واط |
مولد: |
16 كيلو واط |
القاطع الهيدروليكية powerr: |
120 كيلوواط |

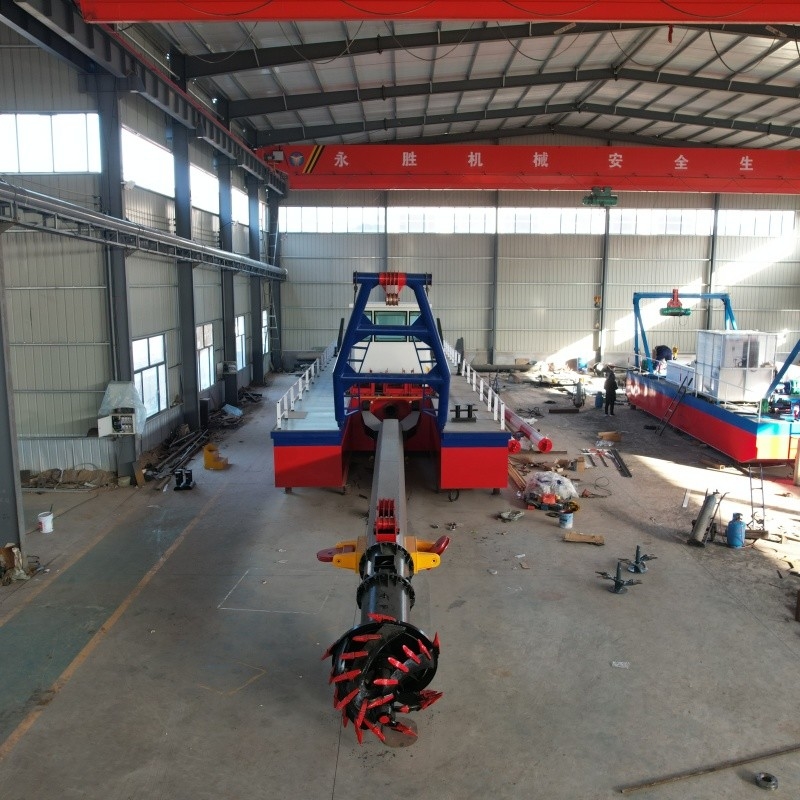

أنبوب امتصاص جرافة امتصاص القطع (CSD) لديه آلية قطع في مدخل امتصاص.
الآلية تخفف المواد السريرة و تنقلها إلى فم الشفط.
عادة ما يتم امتصاصها بواسطة مضخة طرد مركزي مقاومة للاستعمال وتفريغها إما من خلال خط أنابيب أو إلى
شحنة. يتم استخدام شحنات الشفط المقطوعة في معظم الأحيان في المناطق الجيولوجية التي تتكون من سطح صلب.
المواد (على سبيل المثال رواسب الحصى أو الصخور السطحية) حيث يمكن أن تكون جرافة امتصاص قياسية
غير فعالة. إذا كانت قوية بما فيه الكفاية، يمكن استخدامها بدلاً من التفجير تحت الماء.
| النموذج القائمة لـ الهيدروليكية القطع امتصاص الحفرة | |||||||
| النموذج | بوصة | قطرها الأنابيب | الماء التدفق | صلبة القدرة |
إجمالي القوة |
التجريف عمق |
الإفراج المسافة |
| YSCSD150 | 6 بوصة | 150 ملم | 260 م3/ساعة | 30 cbm/h | 102 KW | 4م | 600 م |
| YSCSD200 | 8 بوصة | 200 ملم | 600 متر3/ساعة | 80 cbm/h | 213 KW | 6م | 800 م |
| YSCSD250 | 10 بوصة | 250 ملم | 1,000 م3/ساعة | 160 cbm/h | 367 KW | 8م | 1,100 م |
| YSCSD300 | 12 بوصة | 300 ملم | 1,500 م3/ساعة | 240 cbm/h | 591 KW | 10 م | 1,100 م |
| YSCSD350 | 14 بوصة | 350 ملم | 2،400 متر3/ساعة | 360 cbm/h | 971 KW | 12 متر | 1,200 م |
| YSCSD400 | 16 بوصة | 400 ملم | 3,000 م3/ساعة | 500 cbm/h | 1,057 KW | 14 متر | 1,400 م |
| YSCSD450 | 18 بوصة | 450 ملم | 3,500 م3/ساعة | 700 cbm/h | 1,462 KW | 15 متر | 1,500 م |
| YSCSD500 | 20 بوصة | 500 ملم | 3,800 م3/ساعة | 760 cbm/h | 1,648 KW | 15 متر | 1600 متر |
| YSCSD600 | 24 بوصة | 600 ملم | 6،000 م3/ساعة | 900 cbm/h | 2511 كيلوواط | 15 متر | 1,800 م |
| YSCSD650 | 26 بوصة | 650 ملم | 7,000 م3/ساعة | 1,400 cbm/h | 3،705 كيلوواط | ماكس.18m | 1800 متر |
الـالهيكل الرئيسي للجرافة الامتصاصية المقطعة يتضمن الهيكل، القطع، أنبوب الاستنشاق، جسم المضخة، وأنبوب التفريغ.
القطع هو عنصر رئيسي في جرافة امتصاص القطع ، عادة ما يتم تثبيتها في مقدمة السفينة أو جانبها.
في القطع ، يتم سحق الرواسب في قاع الماء ويتم خلطها بالماء لتشكيل الطين.
يستخدم لسحب الطين إلى جسم المضخة ، والذي ينقل الطين إلى منطقة التفريغ من خلال أنبوب التفريغ.
خدماتنا
a. تصميم الجرافة على أساس متطلبات العميل التفصيلية مثل (تدفق المياه الصافية في الساعة،
عمق الحفر، مسافة التفريغ وعلامة محرك
ب. توفير ضمان لمدة سنة واحدة للجرافة بأكملها باستثناء قطع الغيار.
c) توفير خدمات ما بعد البيع وتركيبها وتجربة تشغيلها وتدريب المشغلين والصيانة وغيرها.
