تفاصيل المنتج
مكان المنشأ: شاندونغ
اسم العلامة التجارية: yongsheng
رقم الموديل: يسكسد250
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: حاوية
وقت التسليم: 50 يوم
شروط الدفع: خطاب الاعتماد، D/A، T/T، D/P، ويسترن يونيون، موني جرام
أنبوب القطر: |
250 ملم |
تدفق الماء: |
1،000 م3/ساعة |
القدرة الصلبة: |
160 متر مكعب/ساعة |
إجمالي الطاقة: |
367 كيلوواط |
عمق التجريف: |
8 م |
مسافة التفريغ: |
1,100 متر |
أنبوب القطر: |
250 ملم |
تدفق الماء: |
1،000 م3/ساعة |
القدرة الصلبة: |
160 متر مكعب/ساعة |
إجمالي الطاقة: |
367 كيلوواط |
عمق التجريف: |
8 م |
مسافة التفريغ: |
1,100 متر |

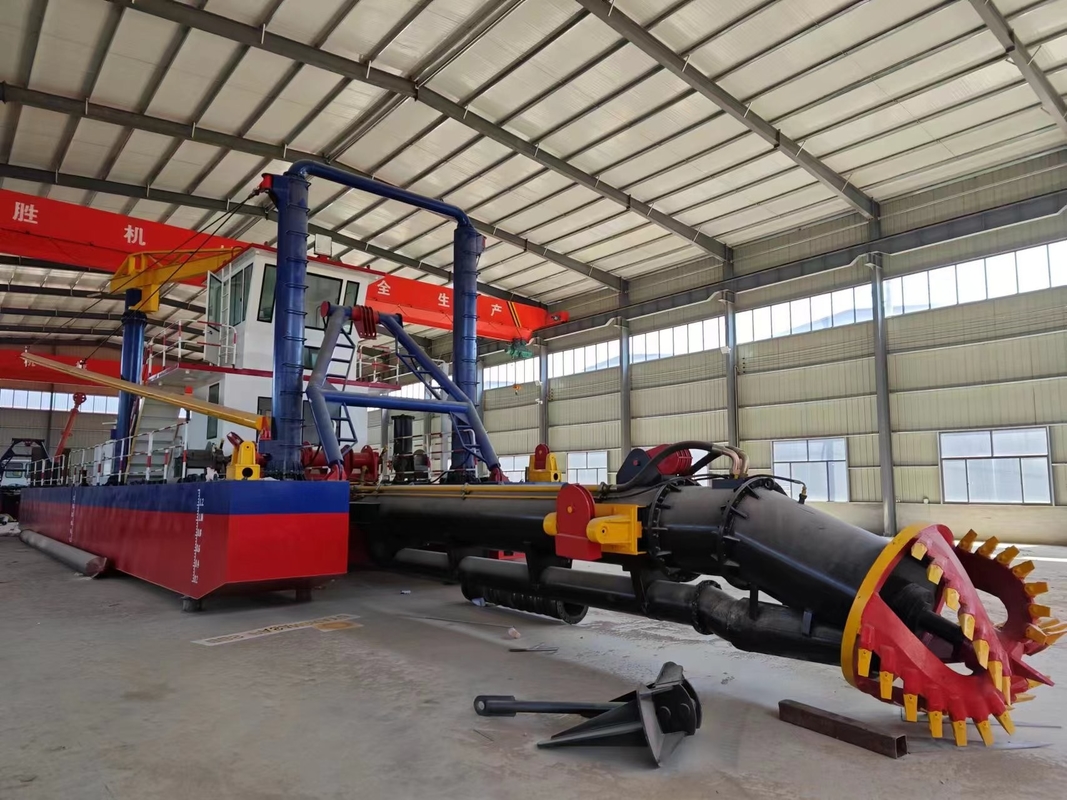

نظرة عامة
خردة الشفط القطعية (CSD) هي معدات تدريجية تحت الماء فعالة ومستمرة ، تستخدم بشكل رئيسي
تجريف الممرات المائية، وبناء الموانئ، واستصلاح الأراضي، وإدارة الأنهار ومشاريع أخرى.
طبقة التربة من خلال قناة دوارة، وتستخدم مضخة طرد مركزي لامتصاص ونقل الطين إلى المنطقة المحددة،
تحقيق العملية المتكاملة للحفر والنقل والتخلص.
المعلمات
|
مقائمة أوديلللسيطرة الهيدروليكيةجرافة امتصاص كاملة |
|||||||
|
النموذج |
بوصة |
أنابيب قطرها |
تدفق الماء |
القدرة الصلبة |
الطاقة الكلية |
عمق التجريف |
الإفراج دالحالة |
|
YSCSD150 |
6 بوصات |
150 ملم |
260 م3/ساعة |
30cbm/h |
102 كيلوواط |
4م |
600 م |
|
YSCSD200 |
8 بوصات |
200 ملم |
600م3/ساعة |
80 cbm/h |
213 كيلوواط |
6م |
800 م |
|
YSCSD250 |
10 بوصة |
250 ملم |
1,000 م3/ساعة |
160 cbm/h |
367 كيلوواط |
8م |
1,100 م |
|
YSCSD300 |
12بوصة |
300ملم |
1,500 م3/ساعة |
240 cbm/h |
591 كيلوواط |
10 م |
1,100 م |
|
YSCSD350 |
14بوصة |
350 ملم |
2,400 م3/ساعة |
360 cbm/h |
971 كيلوواط |
12 م |
1,200 م |
|
YSCSD400 |
16 بوصة |
400 ملم |
3,000 م3/ساعة |
500 cbm/h |
1,057 كيلو واط |
14م |
1,400 م |
|
YSCSD450 |
18 بوصة |
450 ملم |
3,500 م3/ساعة |
700 متر مربع في الساعة |
1462 كيلوواط |
15 م |
1,500 م |
|
YSCSD500 |
20 بوصة |
500 ملم |
3,800 م3/ساعة |
760 cbm/h |
1،648 كيلوواط |
15 م |
1,600m |
|
YSCSD600 |
24 بوصة |
600 ملم |
6,000 م3/ساعة |
900 cbm/h |
2511 كيلوواط |
15م |
1,800 م |
|
YSCSD650 |
26بوصة |
650 ملم |
7,000 م3/ساعة |
1,400 متر مكعب/ساعة |
3،705 كيلوواط |
ماكس.18m |
1,800 متر |
الهيكل الرئيسي ومبدأ العمل
نظام العجلة
رأس العجلة: مثبتة في الطرف الأمامي من الهيكل ، مجهزة بأسنان سبيكة عالية القوة ، يمكن أن تدور لقطع
الطين تحت الماء والرمل وحتى الصخور (يتطلب أسنان الكربيد الخاصة).
جهاز القيادة: يتم تشغيله بواسطة الهيدروليكية أو المحرك، وتوفير عزم دوران قوي للتكيف مع الظروف الجيولوجية المختلفة.
نظام امتصاص وتفريغ الطين
مضخة الطرد المركزي: يمتص الطين الذي تم كسره بواسطة المنجم إلى خط الأنابيب من خلال تأثير الفراغ.
أنابيب تصريف الطين: متصلة بالخندق أو أنابيب الشاطئ ، يتم نقل الطين إلى منطقة الاسترداد أو الطين
نقطة التفريغ ، ويمكن أن تصل مسافة النقل إلى عدة كيلومترات (تتطلب مساعدة مضخة التتابع).
نظام تحديد الموقع والحركة
نظام الارتكاز: يتم تثبيت الهيكل بواسطة أعمدة الارتكاز أو كابلات الفولاذ لتحقيق وضع دقيق.
الرافعة العرضية: تتحكم في التأرجح الجانبي للهيكل لضمان الحفر المتساوي.
تحديد المواقع بواسطة نظام تحديد المواقع (GPS/Beidou): تم تجهيز السفن الحافلة الحديثة بأنظمة التحكم الآلي لتحقيق دقة عالية
عمليات التجريف.
هيكل الهيكل
تم اعتماد تصميم الهيكل من نوع الصندوق ، مجهزة بمراكز لضبط عمق المسار لتلبية احتياجات
عمليات في مياه مختلفة.
ملف الشركة
شركة شاندونغ يونغ شينغ للآلات الجرافية، LTD. تقع في شارع هوانغلو، مدينة تشينغتشو،
مقاطعة شاندونغ، الصين. لديها 2 قواعد إنتاج، مساحة إجمالية بالقرب من 2000m2، وأكثر من 20
سنوات من الخبرة في تصنيع معدات حماية البيئة في منطقة المياه.
مزود متكامل مع البحث والتطوير والاستشارات والتصنيع وخدمة ما بعد البيع.
حصل على شهادة: ISO9001.
