Shandong Yongsheng Dredging Machinery Co., Ltd. yongshengdredger@machineys.com 86--13953662777
تفاصيل المنتج
مكان المنشأ: شاندونغ
اسم العلامة التجارية: yongsheng
رقم الموديل: YSJSD400
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: 80000$
تفاصيل التغليف: حاوية
وقت التسليم: 35 يومًا
شروط الدفع: L/C,D/A,D/P,T/T,ويسترن يونيون,MoneyGram
السعة: |
400-500M3/ساعة |
تدفق الماء: |
2600 متر3/ساعة |
عمق التجريف: |
14 م |
مسافة التفريغ: |
1500 م |
المحرك الرئيسي: |
882 كيلو واط |
محرك مساعد: |
330 كيلو واط |
استهلاك الوقود: |
150 لتر / ساعة |
البعد ((L*W*H): |
24*7.2*1.8m |
السعة: |
400-500M3/ساعة |
تدفق الماء: |
2600 متر3/ساعة |
عمق التجريف: |
14 م |
مسافة التفريغ: |
1500 م |
المحرك الرئيسي: |
882 كيلو واط |
محرك مساعد: |
330 كيلو واط |
استهلاك الوقود: |
150 لتر / ساعة |
البعد ((L*W*H): |
24*7.2*1.8m |
وصف المنتج

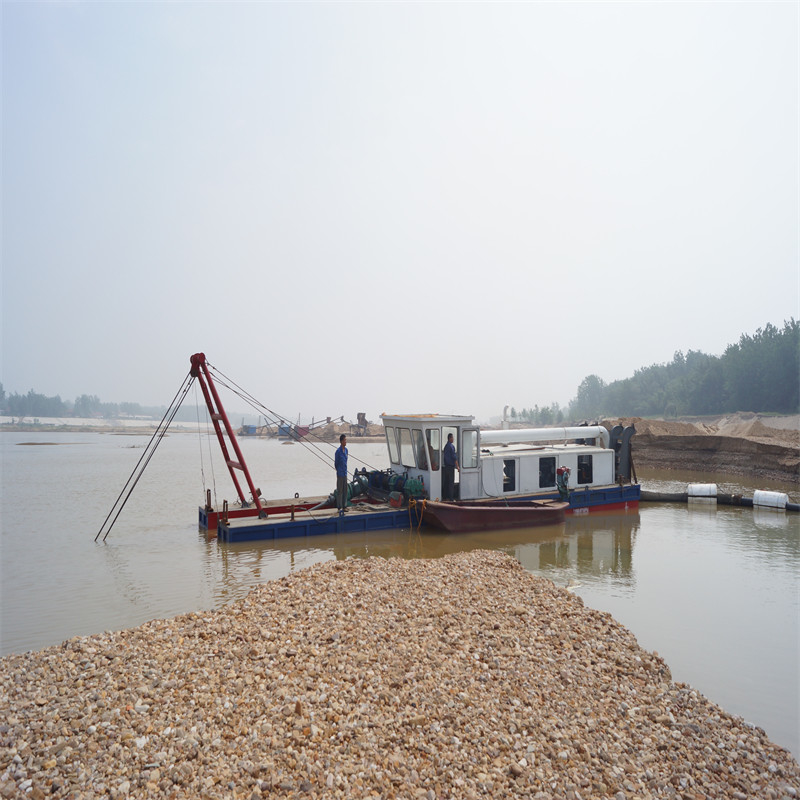

جير سكشن دراجر (JSD) هو نوع متخصص من سفن التجريف مصممة لإزالة فعالة وفعالة من حيث التكلفة
من المواد المترابطة غير المتماسكة مثل الرمال والحديد والحصى من البيئات تحت الماء. على عكس غيرها من الحفر
والتي تعتمد على قطع ميكانيكي أو الحفر، تستخدم جيرات الماء عالية الضغط لتسريع قاع البحر
هذه الطريقة فعالة بشكل خاص في البيئات التي تكون فيها المواد
ناعمة وسهلة النزوح
معايير المنتج
|
النموذج |
السعة |
تدفق الماء |
عمق التجريف |
مسافة التفريغ |
المحرك الرئيسي |
المحرك المساعد |
استهلاك الوقود |
البعد ((L*W*H) |
|
YSJSD150 |
40-50 متر3/ساعة |
250 متر3/ساعة |
6م |
500 متر |
120 كيلوواط |
/ |
18 لتر/ساعة |
10*3.8*1 |
|
YSJSD200 |
80-100 متر3/ساعة |
500 متر3/ساعة |
8م |
500 متر |
176 كيلوواط |
60 كيلوواط |
40 لتر/ساعة |
14*4.5*1.2m |
|
YSJSD250 |
150-180 متر3/ساعة |
900 متر3/ساعة |
10 م |
800 متر |
294 كيلوواط |
88 كيلوواط |
60 لتر/ساعة |
17*5*1.2m |
|
YSJSD300 |
200-250 متر3/ساعة |
1400 متر3/ساعة |
10 م |
1000 متر |
456 كيلوواط |
110 كيلوواط |
80 لتر/ساعة |
20*6*1.5m |
|
YSJSD350 |
300-400 متر3/ساعة |
2000 متر3/ساعة |
12 متر |
1500 متر |
735 كيلوواط |
220 كيلوواط |
120 لتر/ساعة |
24*6.6*1.6م |
|
YSJSD400 |
400-500 متر3/ساعة |
2600 متر3/ساعة |
14 متر |
1500 متر |
882 كيلوواط |
330 كيلوواط |
150 لتر/ساعة |
24 × 7.2 × 1.8m |
|
YSJSD450 |
500-600 متر3/ساعة |
3000 متر3/ساعة |
14 متر |
1500 متر |
1103 كيلوواط |
406 كيلوواط |
200 لتر/ساعة |
26 × 7.6 × 2m |
|
YSJSD500 |
600-700 متر3/ساعة |
3800 متر3/ساعة |
14 متر |
1500 متر |
1250 كيلوواط |
456 كيلوواط |
240 لتر/ساعة |
26 × 7.6 × 2m |
التصميم والمكونات
تتكون جرة الامتصاص النفاث من عدة مكونات رئيسية تمكن من عملية التجريف الفريدة:
طائرات الماء عالية الضغط: الميزة الأساسية لـ JSD هي نظام طائرات المياه عالية الضغط.
يتم وضعها بشكل استراتيجي بالقرب من مدخل امتصاص وتستخدم لتحرير وتسريع مواد قاع البحر.
الماء المضغوط يحطم الرواسب، ويحولها إلى سمك يمكن امتصاصه بسهولة.
أنبوب امتصاص ومدخل: يتم توصيل أنبوب الاستنشاق بمضخة الجرافة وهو مسؤول عن سحب
المواد السائلة. يتم وضع المدخل بالقرب من طائرات الماء لضمان امتصاص المواد بكفاءة.
مضخة الحفر: مضخة الحفر تخلق الفراغ اللازم لاستصابة السائل من خلال أنبوب الاستنشاق.
ثم يتم تفريغ المواد من خلال خط أنابيب إلى مكان محدد، مثل منطقة التخلص أو الاسترداد
الموقع
خط أنابيب التفريغ: خط أنابيب التفريغ ينقل المواد التي تم تجريفها من مضخة الجرافة إلى الموقع المطلوب
الموقع طول وقياس خط الأنابيب يعتمدون على المتطلبات الخاصة للمشروع.
نظام تحديد الموقع: عادة ما يتم تجهيز الجرافات النفاثة بالشفرات أو المرساة لتحقيق الاستقرار في السفينة أثناء
بعض النماذج قد تستخدم أيضا أنظمة تحديد المواقع الديناميكية (DPS) للحصول على دقة أكبر ومرونة.
أنظمة التحكم: تم تجهيز أجهزة تحديد المواقع الحديثة بأنظمة تحكم متقدمة تسمح للمشغلين بمراقبة
ضبط ضغط طائرة المياه، وتدفق الشفط، ومعدل التفريغ. وهذا يضمن أداء وفعالية مثالية.
